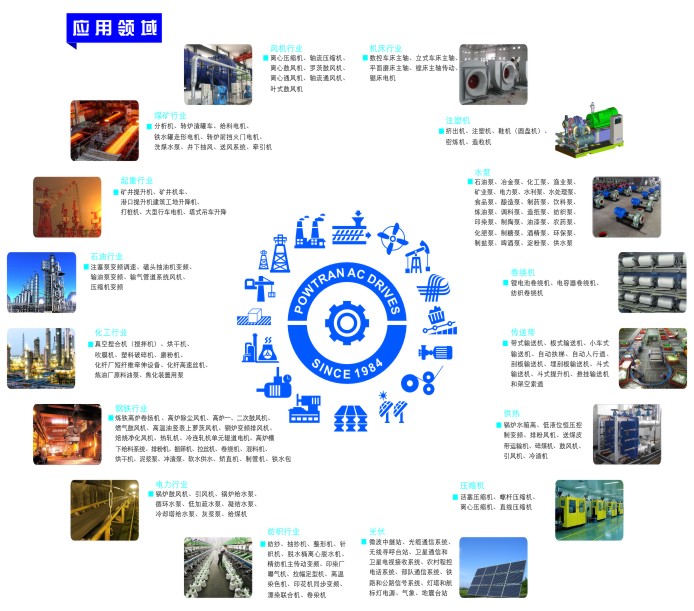

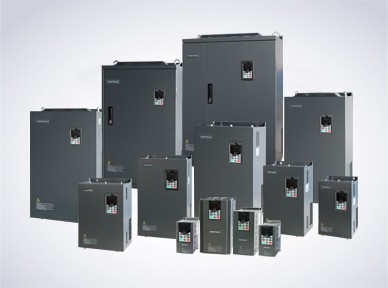

- 應用范圍
- 功能特點
- 資料下載
|
項目 |
規范 |
||||
|
功率輸入 |
額定電壓等級 |
AC 1PH 220V(-15%)～240V(+10%) AC 3PH 220V(-15%)～240V(+10%) AC 3PH 380V(-15%)～440V(+10%) AC 3PH 480V(-10%)～480V(+10%) AC 3PH 690V(-10%)～690V(+10%) |
|||
|
輸入頻率 |
50Hz/60Hz |
||||
|
允許波動 |
電壓持續波動：±10% |
電壓失衡率小于3%； |
|||
|
輸入頻率波動：±5%； |
畸變率滿足IEC61800-2標準； |
||||
|
控制 性能 |
控制系統 |
基于DSP的高性能矢量控制變頻器 |
|||
|
控制方法 |
V/F控制、無PG矢量控制、帶PG矢量控制 |
||||
|
自動轉矩提升功能 |
實現V/F控制方式下低頻率(1Hz)大輸出轉矩控制 |
||||
|
加減速控制 |
直線或S曲線加減速方式。四種加減速時間,加減速時間范圍0.0～6500.0s |
||||
|
V/F曲線方式 |
線性，平方根多次冪，用戶自定義V/F曲線 |
||||
|
過載能力 |
G型:額定電流150%－1min,額定電流180%－2s； F型:額定電流120%－1min,額定電流150%－2s； |
||||
|
最高頻率 |
1、矢量控制：0～300Hz； 2、V/F控制：0～3200Hz |
||||
|
載波頻率 |
0.5～16kHz；可根據負載特性，自動調整載波頻率 |
||||
|
輸入頻率分辨率 |
數字設定：0.01Hz 最小模擬量：0.01Hz |
||||
|
啟動轉矩 |
G型機: 0.5Hz/150%(無PG矢量控制) F型機: 0.5Hz/100%(無PG矢量控制) |
||||
|
調速范圍 |
1：100(無PG矢量控制)1:1000(帶PG矢量控制) |
||||
|
穩速精度 |
無PG矢量控制：≤±0.5%(額定同步轉速)； 帶PG矢量控制：≤±0.02%(額定同步轉速) |
||||
|
轉矩響應 |
≤40ms (無PG矢量控制) |
||||
|
轉矩提升 |
自動轉矩提升; 手動轉矩提升0.1%～30.0% |
||||
|
直流制動 |
直流制動頻率：0.0Hz～最大頻率，制動時間：0.0～100.0s，制動動作電流值：0.0%～100.0% |
||||
|
點動控制 |
點動頻率范圍：0.00Hz～最大頻率； 點動加減速時間:0.0s～6500.0s |
||||
|
多段速運行 |
通過控制端子實現最多16段速運行 |
||||
|
內置PID |
可方便實現過程控制閉環控制系統 |
||||
|
自動電壓調整(AVR) |
當電網電壓變化時，能自動保持輸出電壓恒定 |
||||
|
轉矩限定與控制 |
“挖土機”特性，對運行期間轉矩自動限制，防止頻繁過流跳閘；閉環矢量模式可實現轉矩控制 |
||||
|
個性化功 能能 |
上電外圍設備安全自檢 |
可實現上電對外圍設備進行安全檢測如接地、短路等 |
|||
|
共直流母線功能 |
可實現多臺變頻器共用直流母線的功能 |
||||
|
快速限流功能 |
內置快速限流算法,減少變頻器報過流概率,提高整機抗干擾能力 |
||||
|
定時控制 |
定時控制功能：設定時間最大6500min |
||||
|
運行 |
輸入 信號 |
運行方法 |
鍵盤/端子/通訊 |
||
|
頻率設定 |
10種頻率設定方式，包括DC 0～10V/-10～+10V范圍可調整，DC 0～20mA范圍可調整，面板編碼器等 |
||||
|
啟動信號 |
正轉，反轉 |
||||
|
多段速度 |
最多可以設定16段速度(使用多功能端子或者程序運行) |
||||
|
緊急停止 |
中斷控制器的輸出 |
||||
|
擺頻運行 |
過程控制運行 |
||||
|
故障復位 |
當保護功能處于有效狀態時,可以自動或手動復位故障狀態 |
||||
|
PID反饋信號 |
包括DC 0～10V，DC 0～20mA |
||||
|
輸出 信號 |
運行狀態 |
電機狀態顯示，停止，加減速，勻速，程序運行狀態 |
|||
|
故障輸出 |
觸點容量:常閉觸點 3A/AC 250V； 常開觸點5A/AC 250V；1A/DC 30V |
||||
|
模擬輸出 |
兩路模擬輸出，可以選擇頻率、電流、電壓等16種信號，輸出信號范圍在0～10V/0～20mA內可任意設定 |
||||
|
輸出信號 |
多達4路輸出信號，每路有40種信號可供選擇 |
||||
|
運行功能 |
限制頻率、回避頻率、轉差補償、自整定、PID控制 |
||||
|
直流制動 |
內置PID調節制動電流,在不過流的前提下,保證足夠的制動轉矩 |
||||
|
運行命令通道 |
三種通道：操作面板給定、控制端子給定、串行通訊口給定,可通過多種方式切換 |
||||
|
頻率源 |
共有10種頻率源：數字給定、模擬電壓給定、多段速給定、串行口給定，可通過多種方式切換 |
||||
|
輸入端子 |
8個數字輸入端子,可兼容有源PNP或NPN輸入方式,其中一個可做高速脈沖輸入(0～100kHz方波)；三個模擬量輸入端子,其中AI1和AI2可選擇0～10V或0～20mA輸入,AI3電壓為-10～+10V輸入。 |
||||
|
輸出端子 |
兩個數字式輸出端子,其中一個可做高速脈沖輸出(0～100kHz方波);兩個繼電器輸出端子;兩個模擬輸出端子,分別可選0～20mA或0～10V，可實現設定頻率、輸出頻率、轉速等物理量的輸出 |
||||
|
保護功能 |
變頻器保護 |
過壓保護,欠壓保護,過流保護,過載保護,過熱保護,過流失速保護,過壓失速保護,缺相保護(可選功能),外部故障,通訊錯誤,PID反饋信號異常,PG故障，對地短路保護； |
|||
|
IGBT溫度顯示 |
顯示當前IGBT溫度 |
||||
|
變頻器風扇受控 |
可設定 |
||||
|
瞬間掉電再啟動 |
小于15ms:連續運行； 大于15ms:自動檢測電機轉速,啟動追蹤到電機當前速度 |
||||
|
轉速啟動跟蹤方式 |
變頻器啟動時自動跟蹤電機轉速 |
||||
|
參數保護功能 |
通過設定管理員密碼和解碼，保護變頻器參數 |
||||
|
顯示 |
LED/OLED顯示鍵盤 |
運行 信息 |
監視對象包括:運行頻率,設定頻率,母線電壓,輸出電壓,輸出電流,輸出功率,輸出轉矩,輸入端子狀態,輸出端子狀態,模擬量AI1值,模擬量AI2值,電機實際運行速度,PID設定值百分比,PID反饋值百分比等； |
||
|
錯誤 信息 |
最多保存有3個錯誤信息,可以查詢故障發生時刻的故障類型、電壓、電流、頻率和工作狀態； |
||||
|
LED顯示 |
顯示參數 |
||||
|
OLED顯示 |
可選件，中/英文提示操作內容 |
||||
|
參數拷貝 |
可上傳和下載變頻器的功能代碼信息,實現快速參數復制 |
||||
|
按鍵鎖定和功能選擇 |
實現按鍵的部分或全部鎖定,定義部分按鍵的作用范圍,以防止誤操作 |
||||
|
通訊 |
標配 |
內置485（標配） |
|||
|
環境 |
環境溫度 |
-10～40℃(環境溫度在40～50℃，請降額使用) |
|||
|
儲存溫度 |
-20～65℃ |
||||
|
環境濕度 |
小于90 % R.H，無水珠凝結 |
||||
|
振動 |
5.9m/s2(=0.6g)以下 |
||||
|
應用地點 |
室內，不受陽光直曬，腐蝕性氣體、無塵埃、可燃性氣體、油霧、水蒸汽、滴水或鹽份等 |
||||
|
海拔高度 |
1000m以下使用不降額, 1000m以上每升高100m降額1%，最高使用海拔為3000m |
||||
|
防護等級 |
IP20（標配）、IP54（選配） |
||||
|
產品 標準 |
產品執行安規標準 |
IEC61800-5-1:2007 |
|||
|
產品執行EMC標準 |
IEC61800-3:2005 |
||||
|
選配件 |
PG卡 |
ABZ差分、ABZ集電極、UVW差分、旋變 |
|||
|
通訊卡 |
RS485（外置）、DP、CANbus |
||||
|
I/O擴展卡 |
|
||||
|
濾網 |
用于灰塵較多的場合 |
||||
|
法蘭安裝支架 |
用于壁掛機的法蘭安裝 |
||||
|
電器配件 |
GD520柜機形式，標配為三燈三鈕、電壓表、電流表，其他器件可根據客戶需求定制。 |
||||
|
冷卻方法 |
強制風冷 |
||||
（1）環境溫度-10℃~50℃，超過40℃后，請降額使用，按照1℃降額3%的比例降額。不建議在50℃以上的環境中使用變頻器。
（2）防止電磁干擾、遠離干擾源。
（3）防止水滴、蒸汽、粉塵、灰塵、棉絮、金屬細粉的侵入。
（4）防止油、鹽及腐蝕性氣體侵入。
（5）避免震動。最大振幅不超過5.9m/s(0.6g)。
（6）避免高溫多濕且無雨水滴淋，相對濕度小于90%RH，不允許結露。在存在腐蝕性氣體的空間中，最大相對濕度不能超過60%。
（7）海拔高度。
（8）禁止在易燃性、可燃性、爆炸性氣體、液體或固體的危險環境中使用。
◆ 領先的電機驅動技術：無論驅動感應異步電機還是同步電機，都能實現高性能的電流矢量控制
◆ 穩速精度高，調速范圍廣
◆ 低速大轉矩，轉矩脈動小
◆ 準確的電機參數自學習：可進行電機參數全面自學習或靜止自學習，調試方便，操作簡單，提供更高的精度控制和響應速度。
◆ 簡易PLC功能，可實現最多十六段速度控制
◆ LED雙顯薄膜鍵盤，界面設計更人性化
◆ 優化的風道設計 和高速直流風扇
◆ 良好的散熱功能
◆ 內置通訊模塊與GPRS卡，可實現與PC端的互聯操作，并進行遠程定位監控
◆ 在安裝上實現法蘭、壁掛、落地多種安裝方式，小功率機器實現導軌安裝
